(GCP-GKE) LoadBalancer 로 GKE 서비스 외부로 노출하기



관련링크 : https://cloud.google.com/kubernetes-engine/docs/concepts/ingress?hl=ko

애플리케이션 부하 분산기용 GKE 인그레스  |  Google Kubernetes Engine(GKE)  |  Google Cloud



Public Cloud 내에서 K8S 컨테이너 서비스가 어떻게 서비스되어야 하는지 프로토타입을 제시코자 한다.

위 구성은 AWS 도 마찬가지다. 국내 Public Cloud는 ALB Ingress Controller가 없는 경우도 있어 해당이 안되겠지만, 글로벌 CSP는 위 구성이 Proto Type으로 생각하면된다. 위 구성의 핵심은 WorkerNode를 Internet-facing한 상태로 두지 않고, Application LoadBalancer를 통해서 어플리케이션에 인증서, Proxy 등의 다양한 작업을 할수 있어 유용하다.



어플리케이션 배포를 시작하기 전에 다음 포스팅을 모두 적용하여 인프라구축을 완료하자.



K8S구축 : https://armyost.tistory.com/451

(GCP-GKE) VPC 기반 Private k8s 클러스터 만들기



VPC 구축 : https://armyost.tistory.com/446

GCP VPC 구축하기 (Public/Private Subnet 구축하기)

---

1. GKE Kubernetes 엔진의 옵션에서 HTTP Load Balancing 이 Enable 설정이 되어 있는지 확인한다.

※ 가급적이면 container clusters update 는 하지 않기를 추천한다.. 너무 느리다.

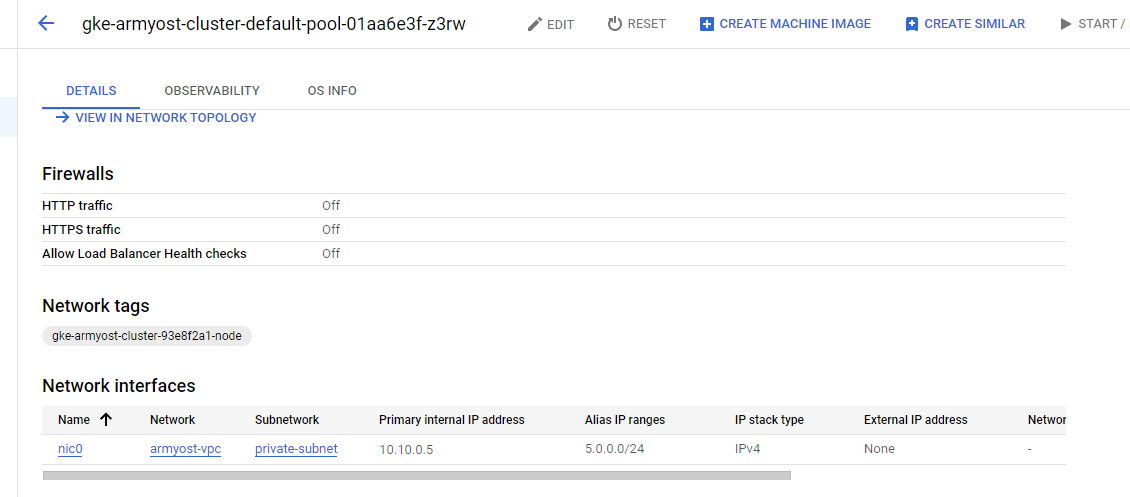

2. 생성된 Worker Node가 Internet-facing에 노출되어 있지않는지를 다시 확인한다.





3. k8s 어플리케이션 리소스를 배포한다.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: hello-world-deployment-1
spec:
  selector:
    matchLabels:
      greeting: hello
      version: one
  replicas: 3
  template:
    metadata:
      labels:
        greeting: hello
        version: one
    spec:
      containers:
      - name: hello-app-1
        image: "us-docker.pkg.dev/google-samples/containers/gke/hello-app:1.0"
        env:
        - name: "PORT"
          value: "50000"

---

apiVersion: v1
kind: Service
metadata:
  name: hello-world-1
spec:
  type: NodePort
  selector:
    greeting: hello
    version: one
  ports:
  - protocol: TCP
    port: 60000
    targetPort: 50000



apiVersion: apps/v1
kind: Deployment
metadata:
  name: hello-world-deployment-2
spec:
  selector:
    matchLabels:
      greeting: hello
      version: two
  replicas: 3
  template:
    metadata:
      labels:
        greeting: hello
        version: two
    spec:
      containers:
      - name: hello-app-2
        image: "us-docker.pkg.dev/google-samples/containers/gke/hello-app:2.0"
        env:
        - name: "PORT"
          value: "8080"

---

apiVersion: v1
kind: Service
metadata:
  name: hello-world-2
spec:
  type: NodePort
  selector:
    greeting: hello
    version: two
  ports:
  - protocol: TCP
    port: 80
    targetPort: 8080





4. k8s Ingress를 배포한다. 단 ALB Ingress Class를 사용한다.

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: my-ingress
  annotations:
    # If the class annotation is not specified it defaults to "gce".
    kubernetes.io/ingress.class: "gce"
spec:
  rules:
  - http:
      paths:
      - path: /*
        pathType: ImplementationSpecific
        backend:
          service:
            name: hello-world-1
            port:
              number: 60000
      - path: /v2
        pathType: ImplementationSpecific
        backend:
          service:
            name: hello-world-2
            port:
              number: 80



5. 작업완료 (ALB가 배포되는데 5분정도 걸린다)

---

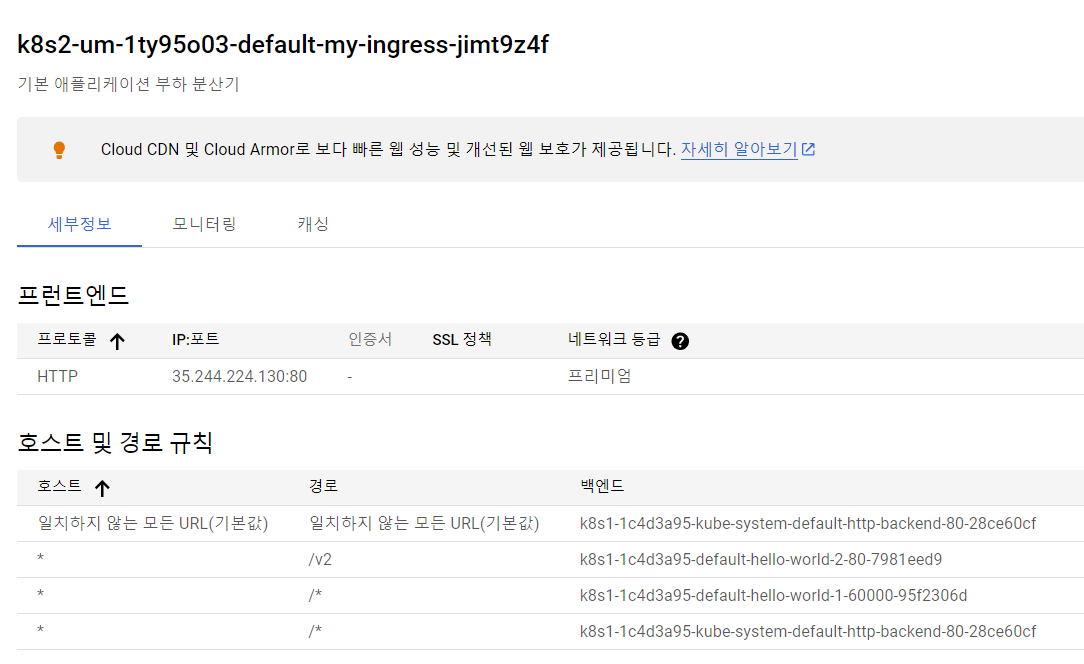

아래와 같이 Ingress에서 정의했던 정책까지 모두 반영되어 있다.

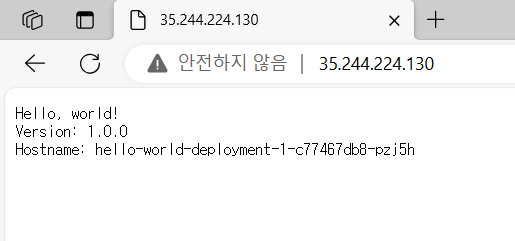

서비스 확인
